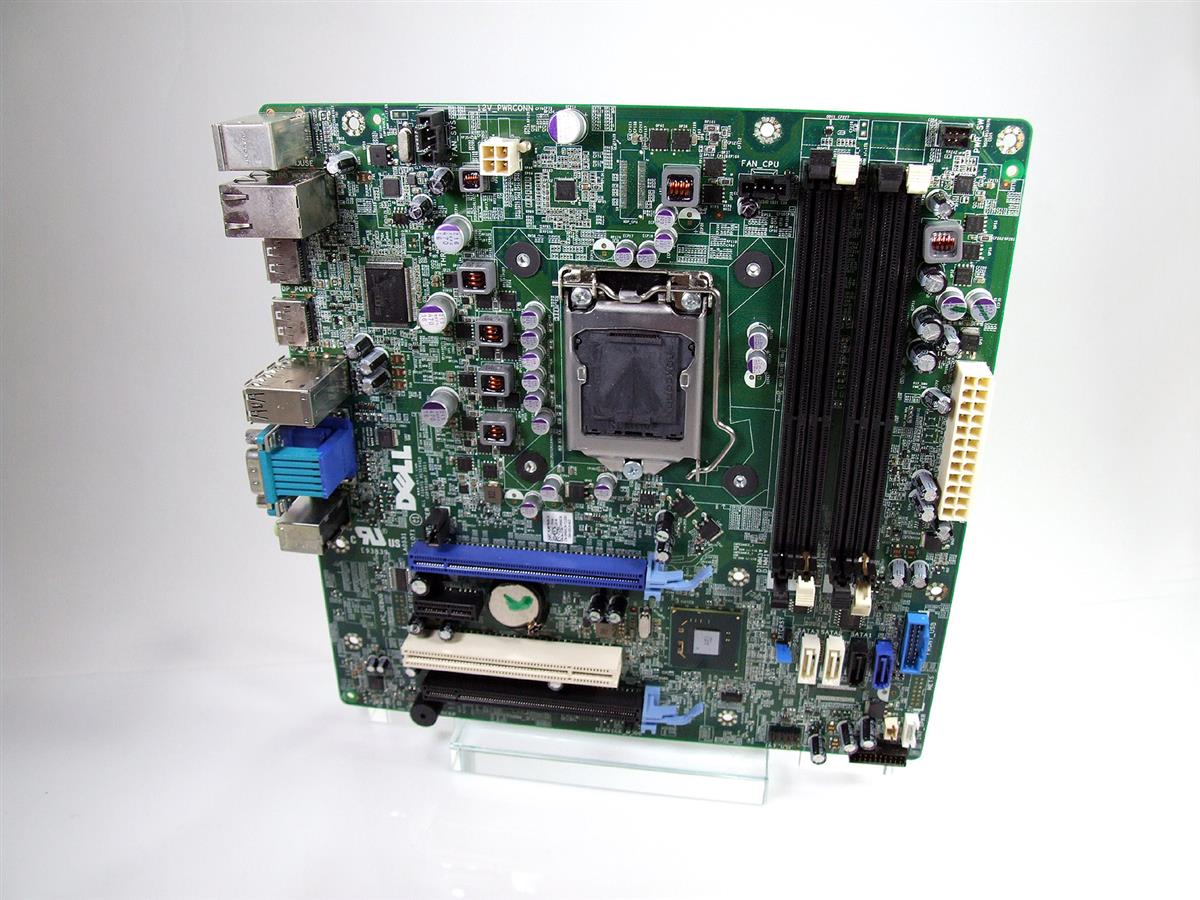

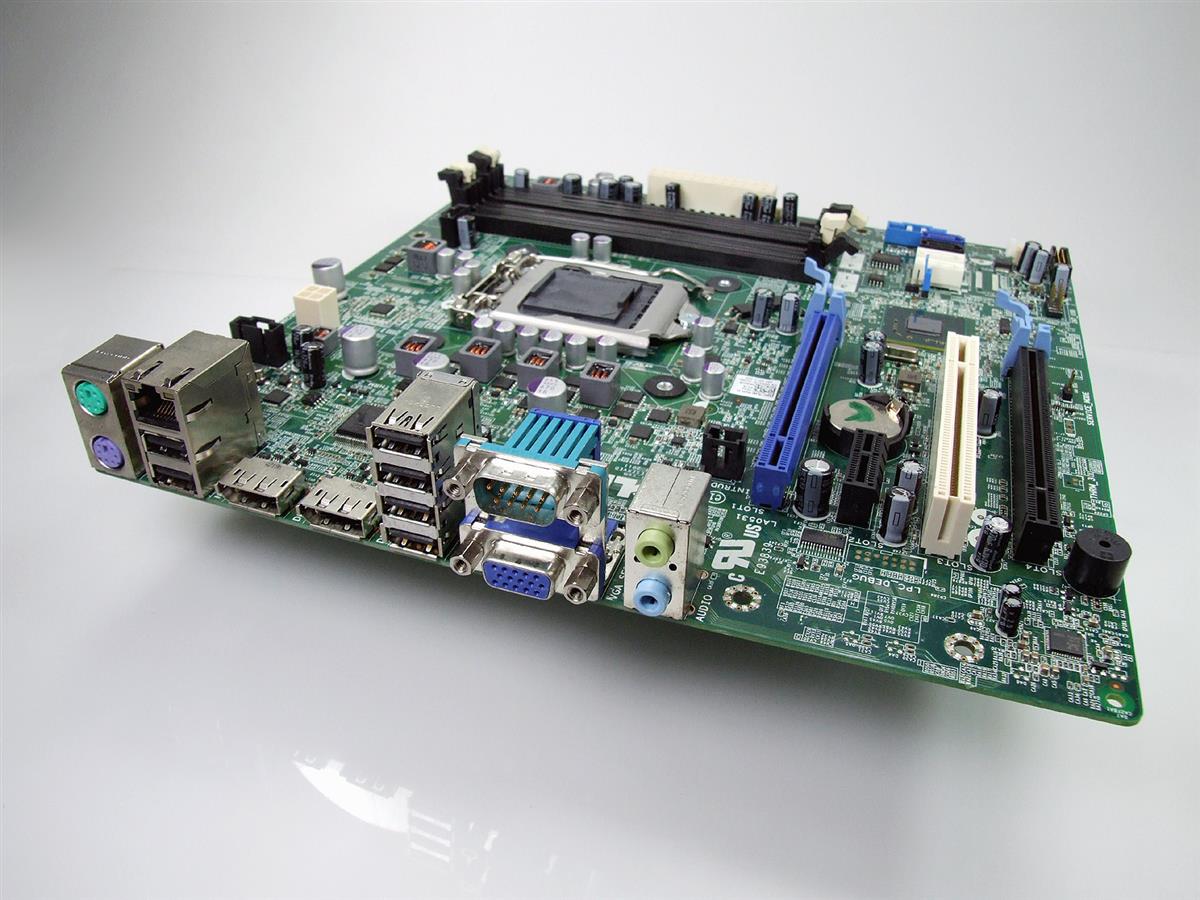

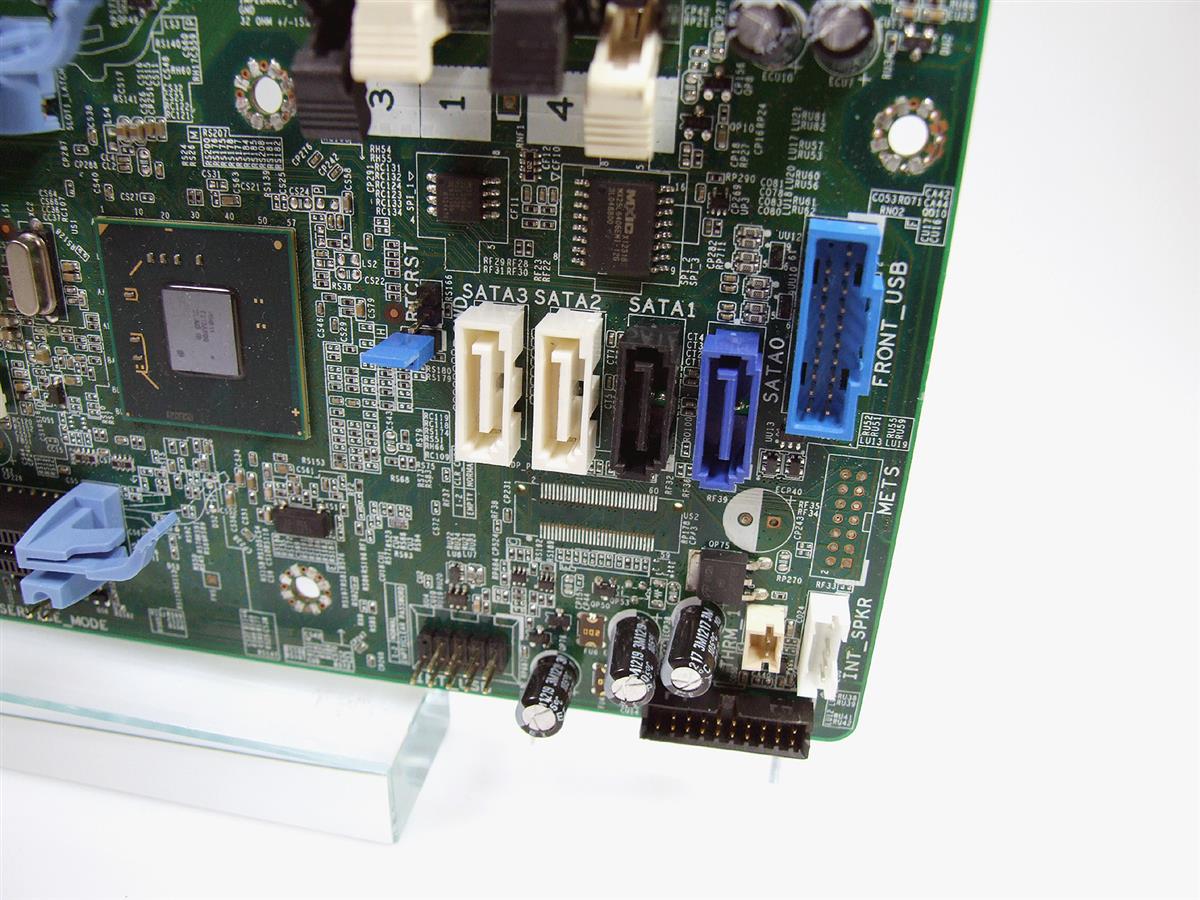

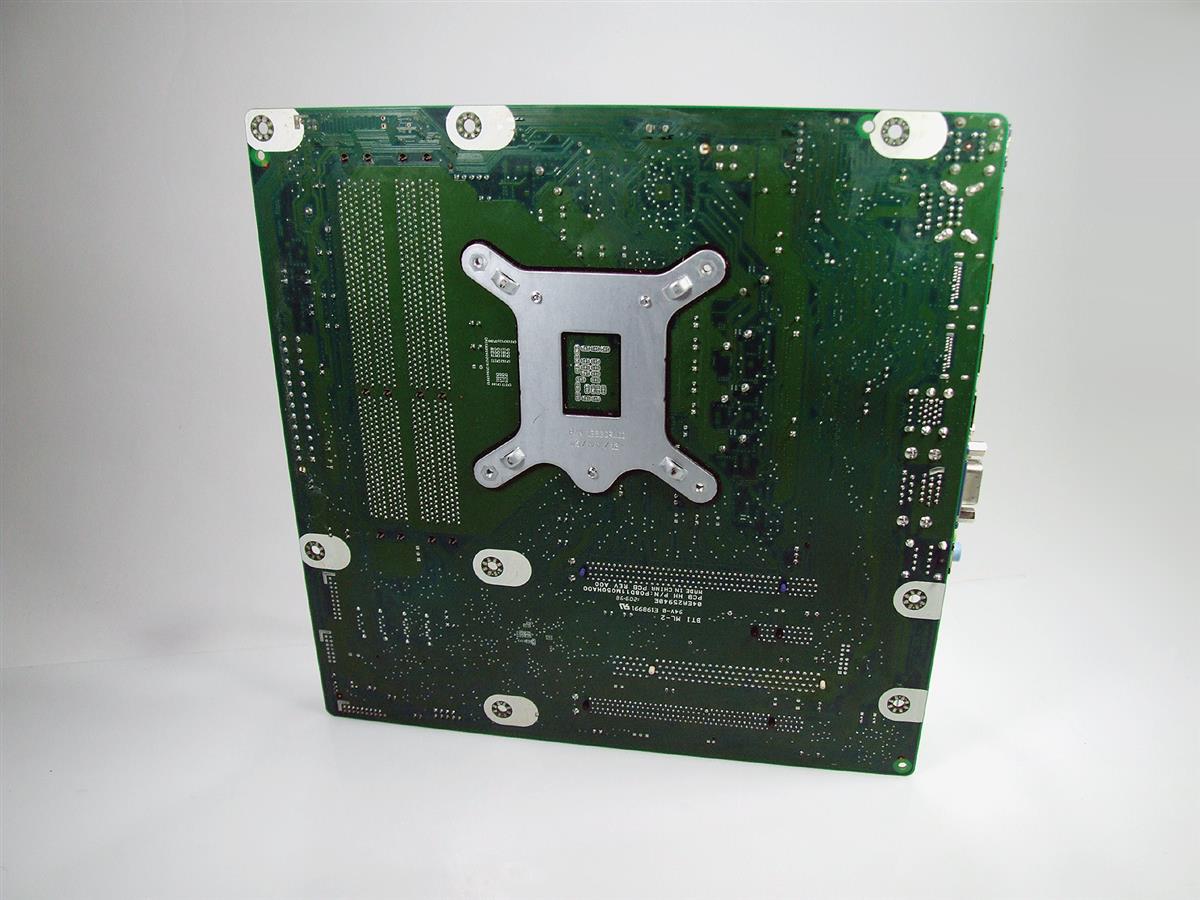

- M9KCM 0F82W 3K80F DELL OptiPlex 9010 DT základní deska (motherboard)
M9KCM 0F82W 3K80F DELL OptiPlex 9010 DT základní deska (motherboard)
.jpg)
.jpg)
.jpg)
.jpg)
- Popis produktu
- M9KCM 0F82W 3K80F DELL OptiPlex 9010 DT základní deska (motherboard)skladem1 290 Kč/ ks
Originální základní deska DELL pro stolní počítače DELL OptiPlex 9010 DT (Desktop factor). Motherboard odpovídá konstrukci tohoto modelu, včetně rozměrů desky, rozmístění konektorů, napájení a připojení dalších interních komponent. Jedná se o originální DELL náhradní díl, nikoliv o univerzální základní desku standardního PC formátu. Je určen pro opravu a náhradu původního motherboardu v kompatibilních počítačích DELL OptiPlex.
Technická specifikace
| Čipová sada: | Intel Q77 Express Chipset |
| Podporované procesory: | Intel 3rd generation Core i7/i5 Quad Core
Intel 3rd generation Core i3 Dual Core Intel 3rd generation Pentium Dual Core Intel 2nd generation Core i3 Dual Core Intel 2nd generation Pentium Dual Core |
| Operační paměť: | DDR3 SDRAM, 1600MHz, dual-channel, 4× DIMM, max. 32 GB |
| Rozšiřující sloty: | 1 half height PCIe x16
1 half height PCIe x16 (wired x 4) 1 half height PCIe x1 1 half height PCI |
| Napájecí konektor: | 20-pin ATX |
| Porty a konektory:: | 2 rear USB 3.0 ports
4 rear USB 2.0 ports 1 Serial (RS-232) 1 RJ-45 (Ethernet 10/100/1000 Mbit) 2 PS/2 (keyboard/mouse) 1 VGA 2 DisplayPort 1 Line-in (stereo/microphone) 1 Line-out (headphone/speaker) |
Dell Part Number (DP/N): | M9KCM, 0M9KCM, CN-0M9KCM, 0F82W, 00F82W, CN-00F82W, 3K80F, 03K80F, CN-03K80F |
Kompatibilita
DELL OptiPlex 9010 DT (Desktop Factor)
Kompatibilita základní desky DELL OptiPlex 9010
Počítače DELL OptiPlex 9010 byly vyráběny v několika konstrukčních provedeních. Jednotlivé varianty mohou používat odlišné základní desky a motherboard určený pro jednu velikost šasi proto nelze automaticky použít v jiné variantě stejného modelu.
DELL OptiPlex 9010 se vyskytuje v několika provedeních skříně, například Ultra Small Form Factor (USFF), Small Form Factor (SFF), Desktop (DT) a Mini Tower (MT). Rozdíly mohou zahrnovat rozměry a tvar základní desky, její uchycení, rozmístění konektorů a způsob připojení dalších komponent.
Jak ověřit správnou základní desku
Nejspolehlivějším způsobem identifikace náhradního motherboardu je Dell DP/N (Part Number) uvedené na původní základní desce. U tohoto dílu se jedná o označení M9KCM, které se může na výrobním štítku objevit také ve formátu 0M9KCM nebo jako součást delšího označení CN-0M9KCM.
Při porovnávání základních desek doporučujeme kromě Dell DP/N zkontrolovat také:
- Provedení počítače – v tomto případě DT (Desktop Factor),
- Tvar a rozměry základní desky,
- Rozmístění zadních I/O konektorů,
- Umístění napájecích a interních konektorů,
- Počet a rozmístění DIMM slotů pro operační paměť,
- Rozmístění PCI Express slotů.
Originální DELL motherboard jako náhradní díl
Základní desky používané v počítačích DELL OptiPlex jsou navrženy pro konkrétní konstrukci daného počítače. Vedle samotného tvaru desky je proto důležité také rozmístění konektorů, uchycení v šasi a připojení napájení, předního panelu a dalších interních komponent.
Při výměně proto doporučujeme vybírat motherboard podle konkrétního modelu počítače, provedení chassis a Dell DP/N, nikoliv pouze podle použitého procesoru, čipové sady nebo typu operační paměti.
Výměna základní desky DELL OptiPlex
Výměnu základní desky lze provést podle oficiální servisní dokumentace DELL (Service Manual / Owner's Manual) pro konkrétní model počítače. Před zahájením opravy počítač odpojte od elektrické sítě a při manipulaci s elektronickými komponenty dodržujte ochranu proti elektrostatickému výboji (ESD).
Pokud si nejste správným typem jisti, můžete nám zaslat fotografii původního dílu nebo servisní označení počítače tzv. service tag, který naleznete na samolepce na zadní / vrchní části počítače, u některých typů také na vysouvacím plastovém štítku na předním čele. V případě, že váš počítač jde stále spustit, tak Service tag naleznete také v BIOSu skrze stisknutí klávesy F2 po zapnutí desktopu. Na základě dostupných údajů rádi před objednáním ověříme shodu s vaším počítačem.
Na co si dát při výměně pozor
Před výměnou základní desky doporučujeme věnovat pozornost několika detailům, které mohou ovlivnit správnou funkci počítače po opravě. Níže najdete praktické informace k výběru, montáži a zprovoznění náhradního motherboardu a odpovědi na nejčastější otázky, které se při výměně základní desky objevují.
