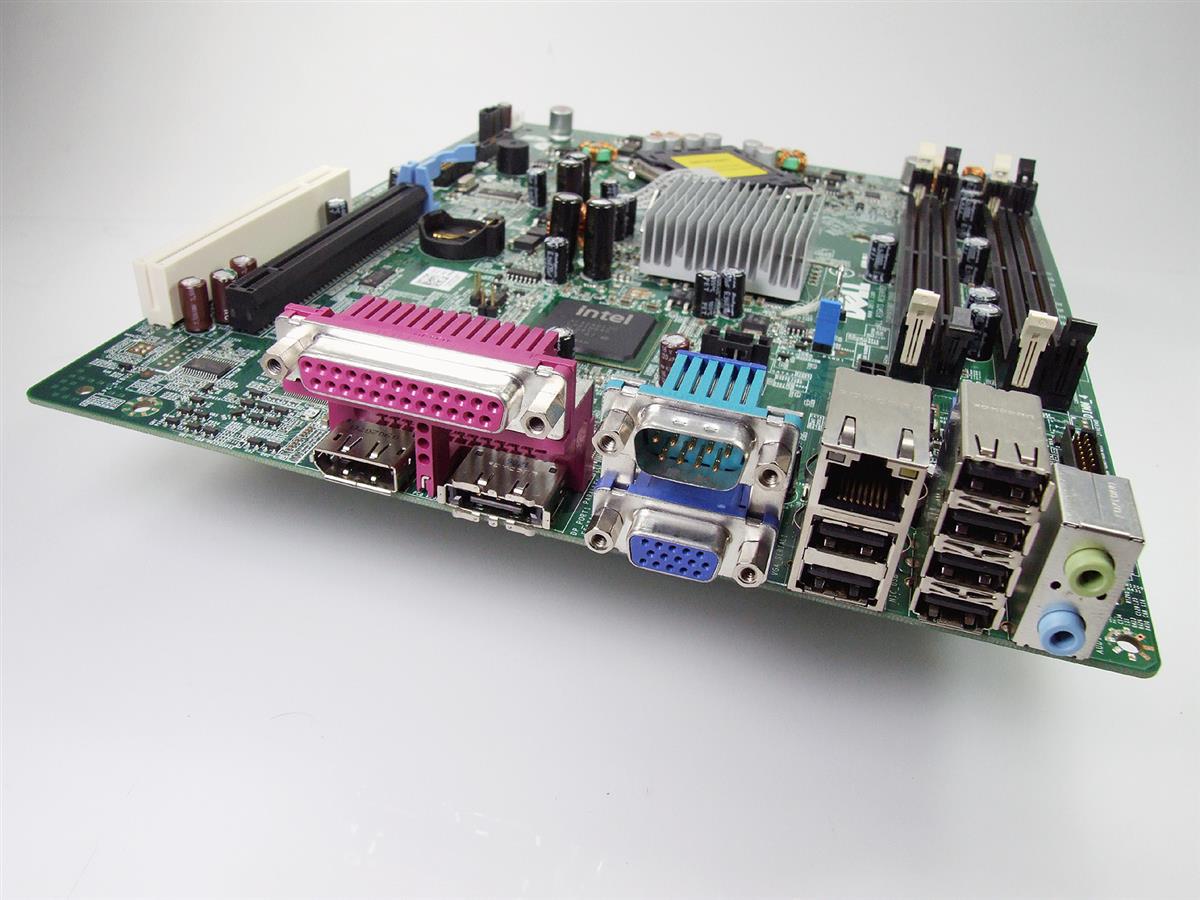

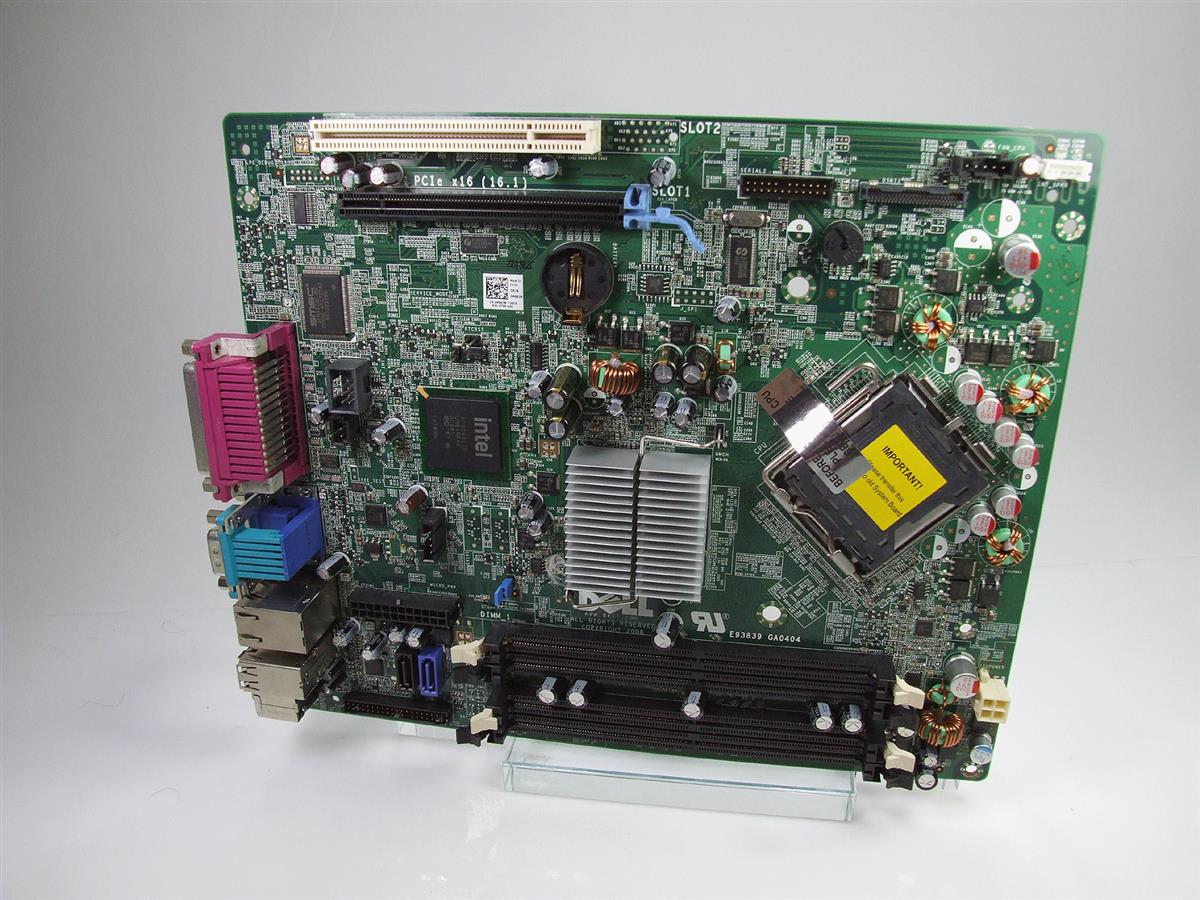

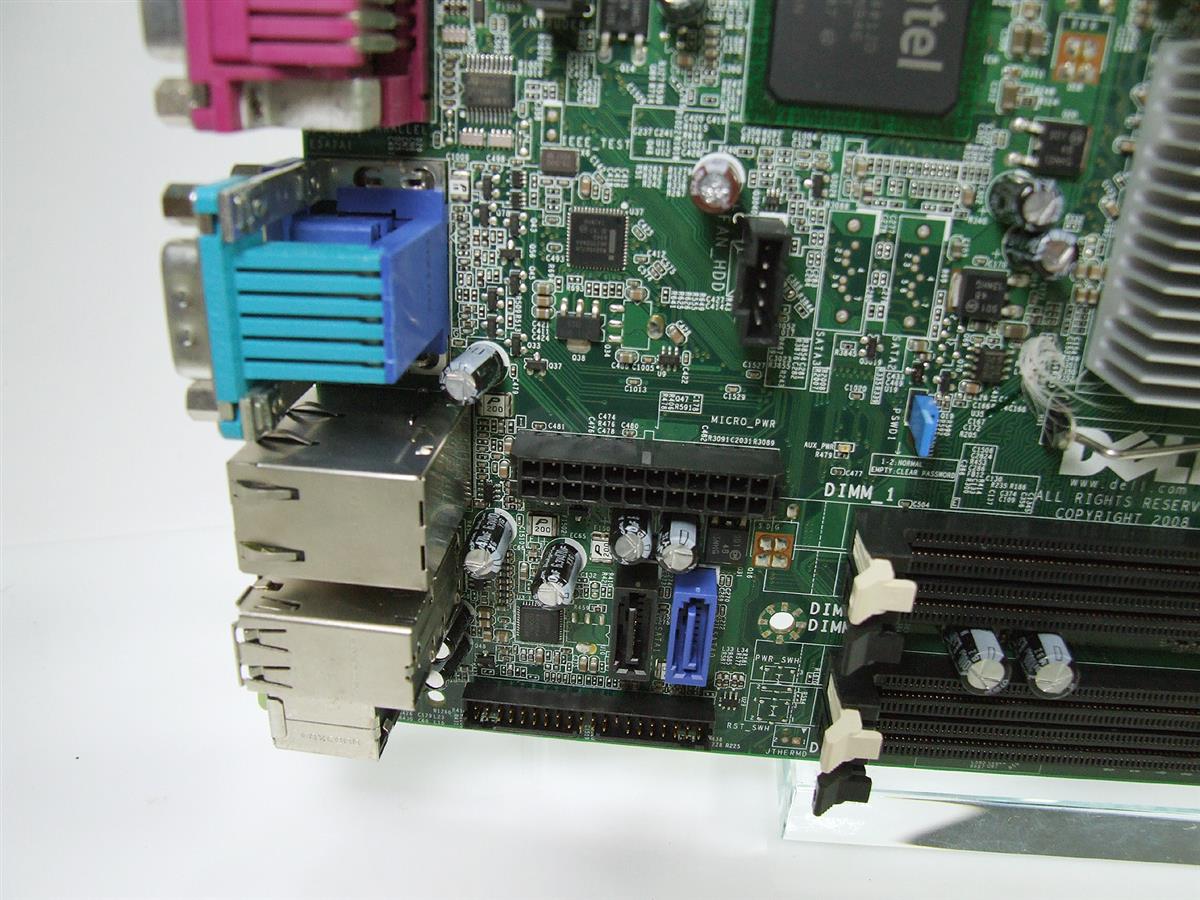

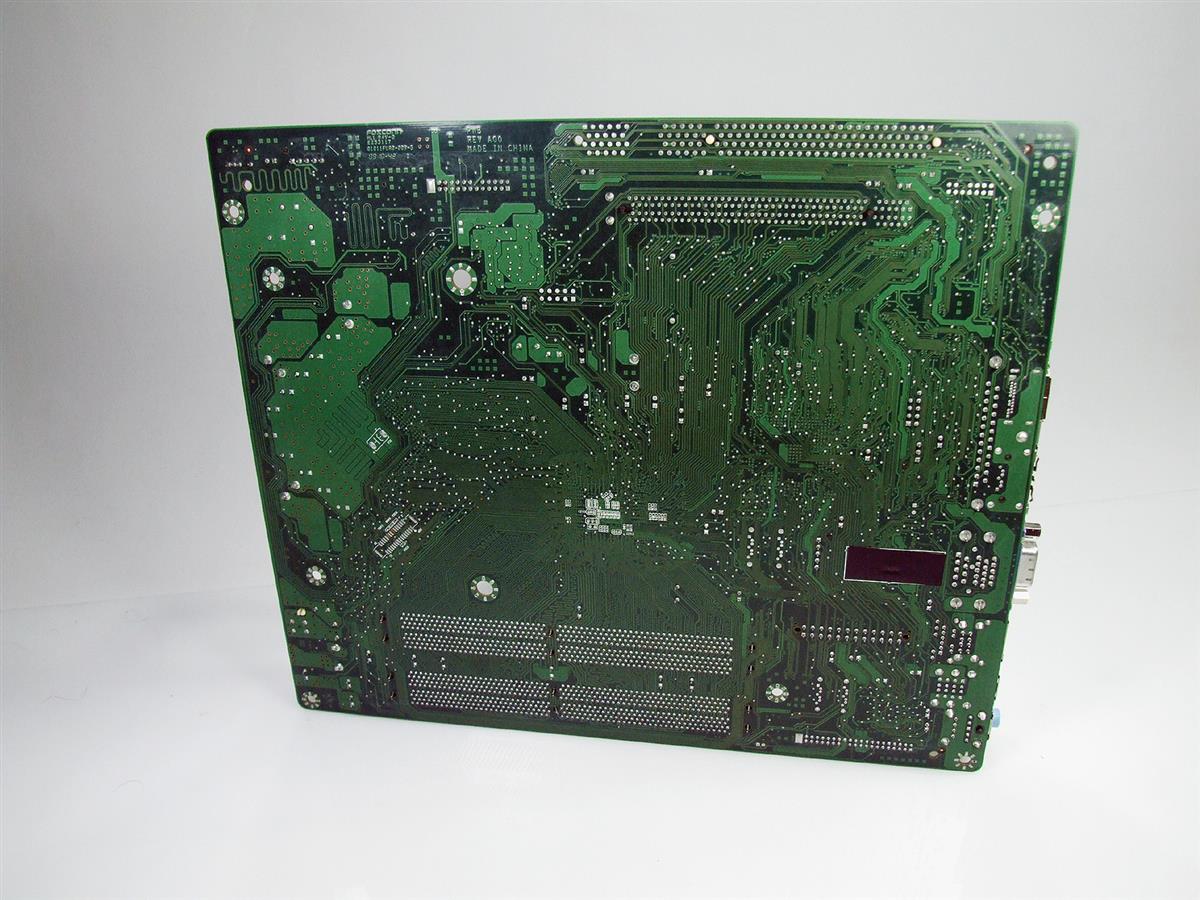

M863N F373D DELL OptiPlex 760 SFF základní deska (motherboard)

Originální základní deska DELL pro stolní počítače DELL OptiPlex 760 SFF (Small Form Factor). Motherboard odpovídá konstrukci tohoto modelu, včetně rozměrů desky, rozmístění konektorů, napájení a připojení dalších interních komponent. Jedná se o originální DELL náhradní díl, nikoliv o univerzální základní desku standardního PC formátu. Je určen pro opravu a náhradu původního motherboardu v kompatibilních počítačích DELL OptiPlex.

Kompatibilita základní desky DELL OptiPlex 760

Počítače DELL OptiPlex 760 byly vyráběny v několika konstrukčních provedeních. Jednotlivé varianty mohou používat odlišné základní desky a motherboard určený pro jednu velikost šasi proto nelze automaticky použít v jiné variantě stejného modelu.

DELL OptiPlex 760 se vyskytuje v několika provedeních skříně, například Ultra Small Form Factor (USFF), Small Form Factor (SFF), Desktop (DT) a Mini Tower (MT). Rozdíly mohou zahrnovat rozměry a tvar základní desky, její uchycení, rozmístění konektorů a způsob připojení dalších komponent.

Jak ověřit správnou základní desku

Nejspolehlivějším způsobem identifikace náhradního motherboardu je Dell DP/N (Part Number) uvedené na původní základní desce. U tohoto dílu se jedná o označení M863N, které se může na výrobním štítku objevit také ve formátu 0M863N nebo jako součást delšího označení CN-0M863N.

Při porovnávání základních desek doporučujeme kromě Dell DP/N zkontrolovat také:

• Provedení počítače – v tomto případě SFF (Small Form Factor),
• Tvar a rozměry základní desky,
• Rozmístění zadních I/O konektorů,
• Umístění napájecích a interních konektorů,
• Počet a rozmístění DIMM slotů pro operační paměť,
• Rozmístění PCI Express slotů.

Originální DELL motherboard jako náhradní díl

Základní desky používané v počítačích DELL OptiPlex jsou navrženy pro konkrétní konstrukci daného počítače. Vedle samotného tvaru desky je proto důležité také rozmístění konektorů, uchycení v šasi a připojení napájení, předního panelu a dalších interních komponent.

Při výměně proto doporučujeme vybírat motherboard podle konkrétního modelu počítače, provedení chassis a Dell DP/N, nikoliv pouze podle použitého procesoru, čipové sady nebo typu operační paměti.

Výměna základní desky DELL OptiPlex

Výměnu základní desky lze provést podle oficiální servisní dokumentace DELL (Service Manual / Owner's Manual) pro konkrétní model počítače. Před zahájením opravy počítač odpojte od elektrické sítě a při manipulaci s elektronickými komponenty dodržujte ochranu proti elektrostatickému výboji (ESD).

Pokud si nejste správným typem jisti, můžete nám zaslat fotografii původního dílu nebo servisní označení počítače tzv. service tag, který naleznete na samolepce na zadní / vrchní části počítače, u některých typů také na vysouvacím plastovém štítku na předním čele. V případě, že váš počítač jde stále spustit, tak Service tag naleznete také v BIOSu skrze stisknutí klávesy F2 po zapnutí desktopu. Na základě dostupných údajů rádi před objednáním ověříme shodu s vaším počítačem.

Na co si dát při výměně pozor

Před výměnou základní desky doporučujeme věnovat pozornost několika detailům, které mohou ovlivnit správnou funkci počítače po opravě. Níže najdete praktické informace k výběru, montáži a zprovoznění náhradního motherboardu a odpovědi na nejčastější otázky, které se při výměně základní desky objevují.
