- 42P49 2N0RJ TVR1F DELL OptiPlex 3010 DT / MT základní deska (motherboard)

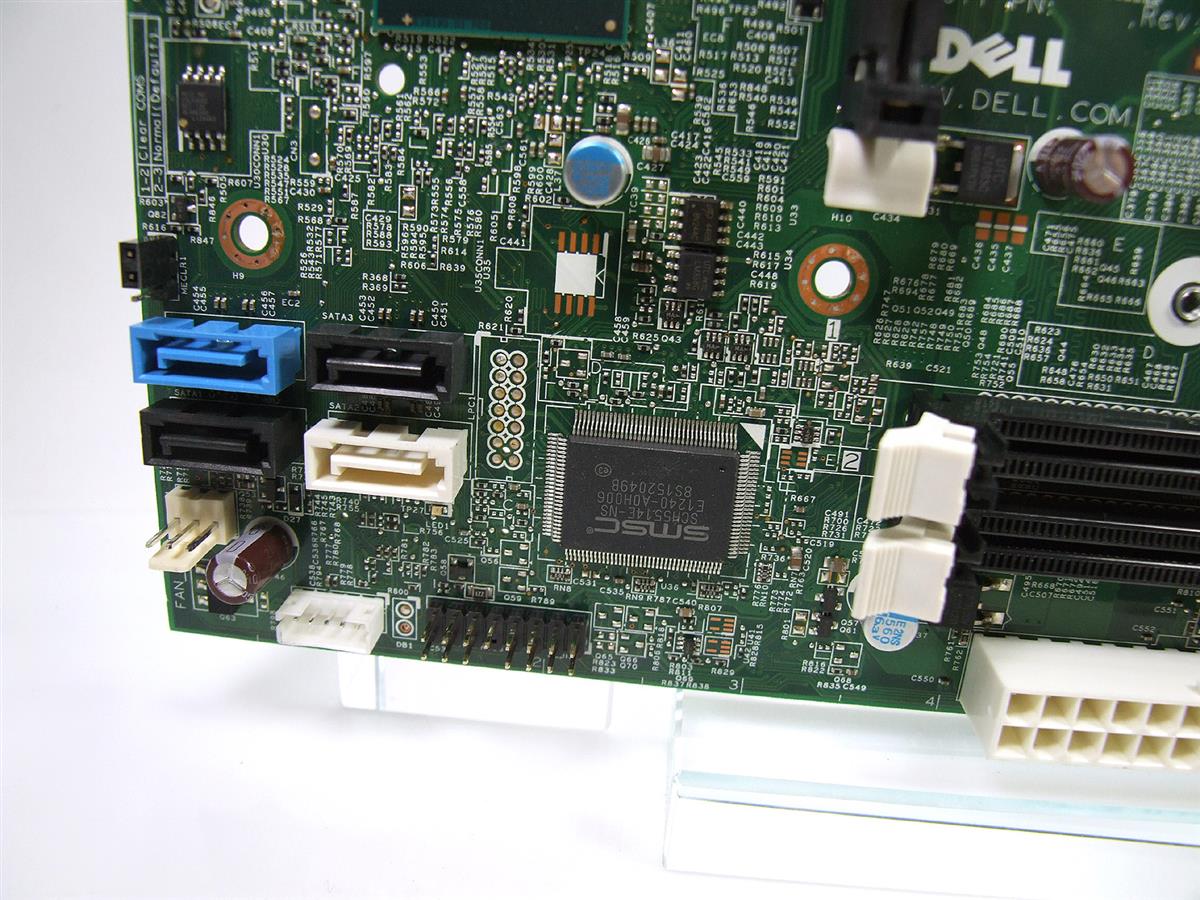

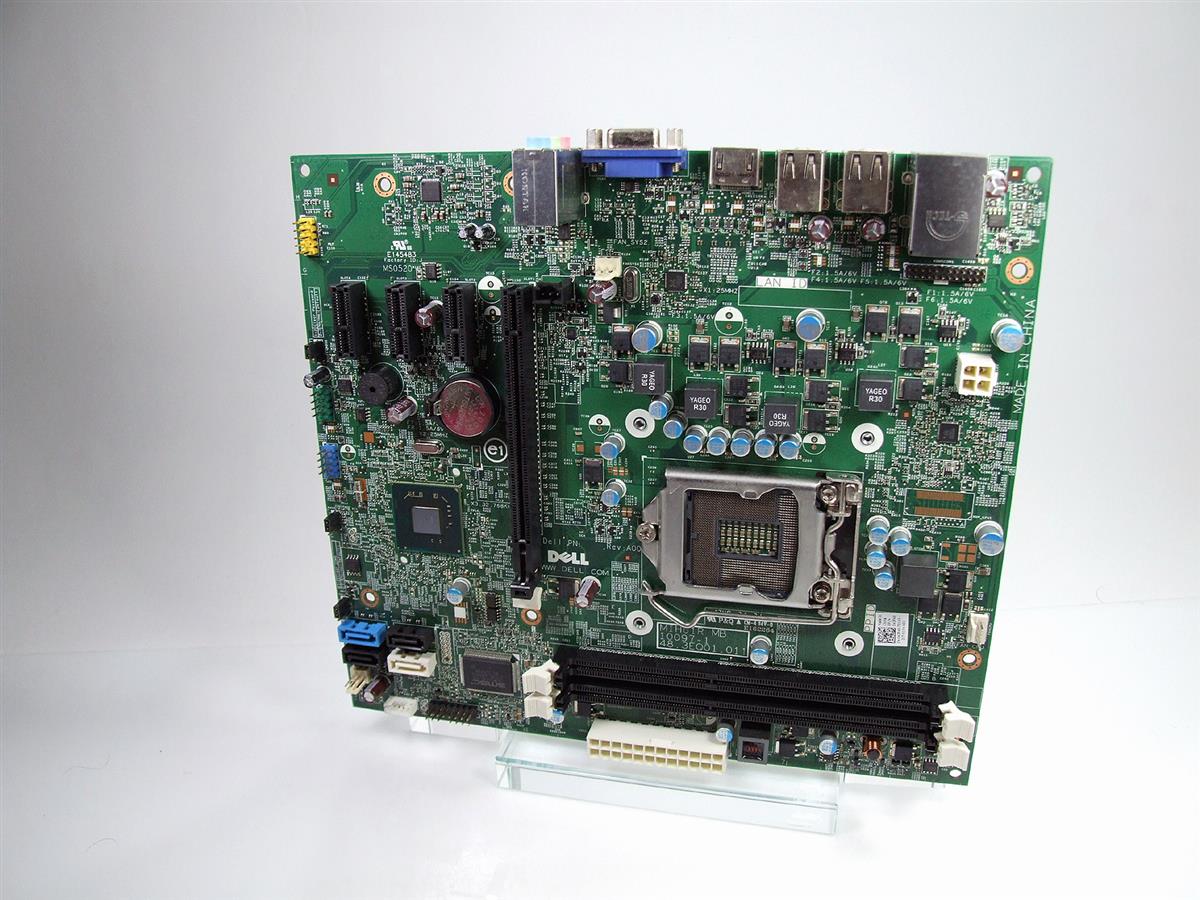

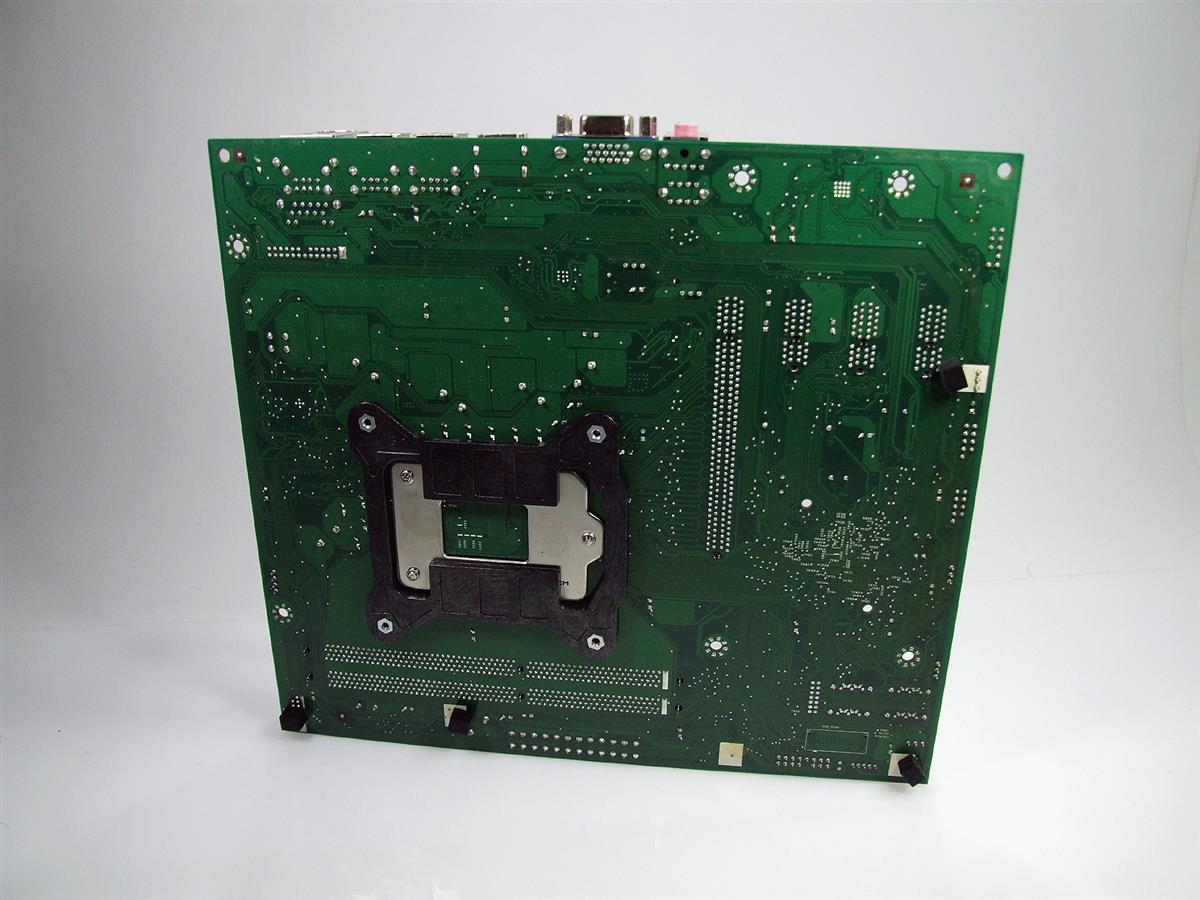

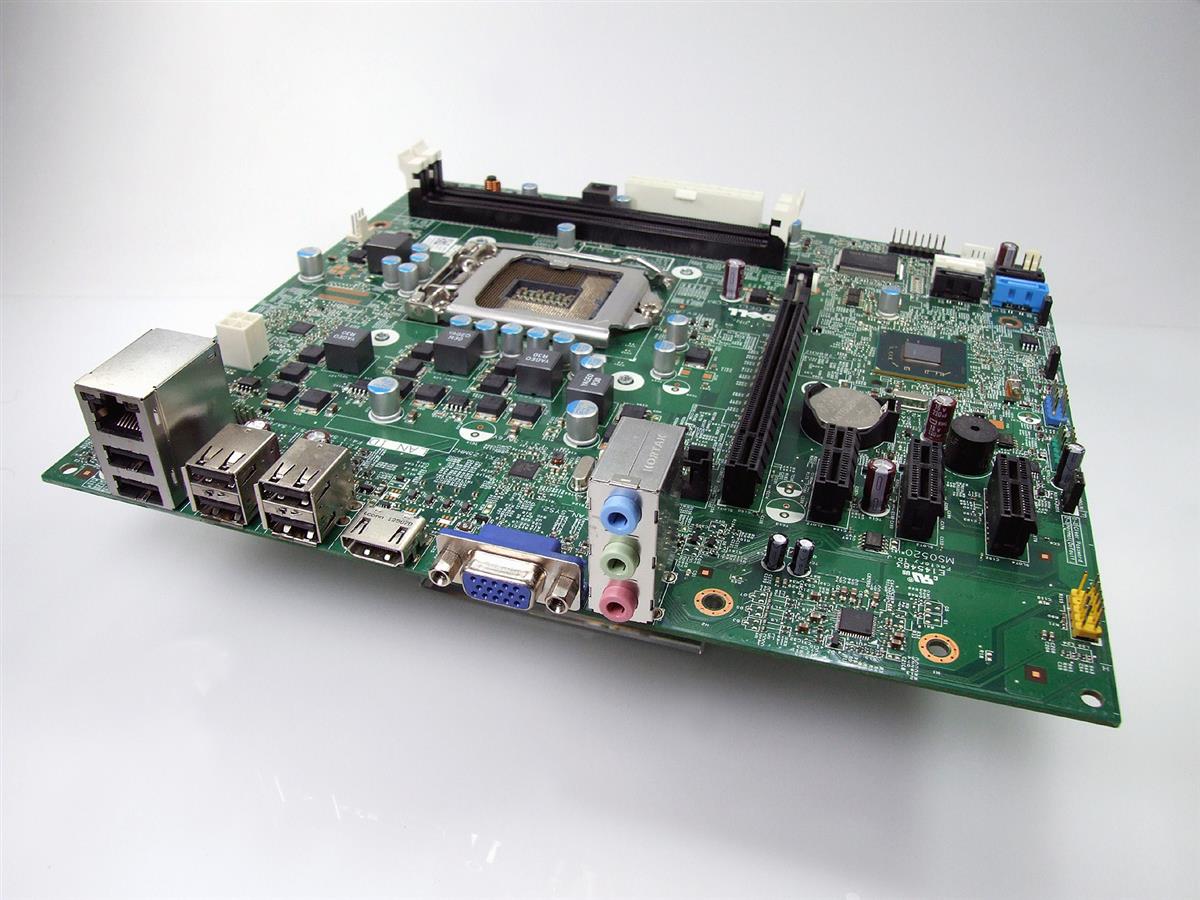

42P49 2N0RJ TVR1F DELL OptiPlex 3010 DT / MT základní deska (motherboard)
.jpg)
.jpg)
.jpg)
.jpg)
- Popis produktu
- 42P49 2N0RJ TVR1F DELL OptiPlex 3010 DT / MT základní deska (motherboard)skladem990 Kč/ ks
Originální základní deska DELL pro stolní počítače DELL OptiPlex 3010 DT / MT (Desktop a Minitower factor). Motherboard odpovídá konstrukci tohoto modelu, včetně rozměrů desky, rozmístění konektorů, napájení a připojení dalších interních komponent. Jedná se o originální DELL náhradní díl, nikoliv o univerzální základní desku standardního PC formátu. Je určen pro opravu a náhradu původního motherboardu v kompatibilních počítačích DELL OptiPlex.
Technická specifikace
| Čipová sada: | Intel H61 Express Chipset |
| Podporované procesory: | Intel 3rd generation Core i5 Quad Core
Intel 3rd generation Core ii3 Dual Core Intel 3rd generation Pentium Dual Core Intel 2nd generation Core i3 Dual Core Intel 2nd generation Pentium Dual Core Intel 2nd generation Celeron |
| Operační paměť: | DDR3 SDRAM, 1333MHz / 1600MHz, dual-channel, 2× DIMM, max. 8 GB |
| Rozšiřující sloty: | 1 PCIe x16
3 PCIe x1 |
| Napájecí konektor: | 20-pin ATX |
| Porty a konektory:: | 6 rear USB 2.0 ports
1 RJ-45 (Ethernet 10/100/1000 Mbit) 1 VGA 1 HDMI 1 Line-in (stereo) 1 Line-out (headphone/speaker) 1 Microphone-in |
Dell Part Number (DP/N): | 42P49, 042P49, CN-042P49, 2N0RJ, 02N0RJ, CN-02N0RJ, TVR1F, 0TVR1F, CN-0TVR1F |
Kompatibilita
DELL OptiPlex 3010 DT (Desktop)DELL OptiPlex 3010 MT (Minitower)
Kompatibilita základní desky DELL OptiPlex 3010
Počítače DELL OptiPlex 3010 byly vyráběny ve třech konstrukčních provedeních – Small Form Factor (SFF), Desktop (DT) a Mini Tower (MT). Pro varianty Desktop (DT) a Mini Tower (MT) byla použita stejná základní deska, proto je tento motherboard kompatibilní s oběma provedeními.
Varianta Small Form Factor (SFF) používá odlišnou základní desku a tento motherboard s ní není kompatibilní.
Jak ověřit správnou základní desku
Nejspolehlivějším způsobem identifikace náhradního motherboardu je Dell DP/N (Part Number) uvedené na původní základní desce. U tohoto dílu se jedná o označení 42P49, které se může na výrobním štítku objevit také ve formátu 042P49 nebo jako součást delšího označení CN-042P49.
Při porovnávání základních desek doporučujeme kromě Dell DP/N zkontrolovat také:
- Provedení počítače – v tomto případě DT / MT (Desktop a Minitower Factor),
- Tvar a rozměry základní desky,
- Rozmístění zadních I/O konektorů,
- Umístění napájecích a interních konektorů,
- Počet a rozmístění DIMM slotů pro operační paměť,
- Rozmístění PCI Express slotů.
Originální DELL motherboard jako náhradní díl
Základní desky používané v počítačích DELL OptiPlex jsou navrženy pro konkrétní konstrukci daného počítače. Vedle samotného tvaru desky je proto důležité také rozmístění konektorů, uchycení v šasi a připojení napájení, předního panelu a dalších interních komponent.
Při výměně proto doporučujeme vybírat motherboard podle konkrétního modelu počítače, provedení chassis a Dell DP/N, nikoliv pouze podle použitého procesoru, čipové sady nebo typu operační paměti.
Výměna základní desky DELL OptiPlex
Výměnu základní desky lze provést podle oficiální servisní dokumentace DELL (Service Manual / Owner's Manual) pro konkrétní model počítače. Před zahájením opravy počítač odpojte od elektrické sítě a při manipulaci s elektronickými komponenty dodržujte ochranu proti elektrostatickému výboji (ESD).
Pokud si nejste správným typem jisti, můžete nám zaslat fotografii původního dílu nebo servisní označení počítače tzv. service tag, který naleznete na samolepce na zadní / vrchní části počítače, u některých typů také na vysouvacím plastovém štítku na předním čele. V případě, že váš počítač jde stále spustit, tak Service tag naleznete také v BIOSu skrze stisknutí klávesy F2 po zapnutí desktopu. Na základě dostupných údajů rádi před objednáním ověříme shodu s vaším počítačem.
Na co si dát při výměně pozor
Před výměnou základní desky doporučujeme věnovat pozornost několika detailům, které mohou ovlivnit správnou funkci počítače po opravě. Níže najdete praktické informace k výběru, montáži a zprovoznění náhradního motherboardu a odpovědi na nejčastější otázky, které se při výměně základní desky objevují.
